Galaktyka'SForma wtryskowa kasku przeciw zamieszkom PC ABSzostał opracowany dla producentów poszukujących spójnej produkcji skorup kasku z materiałów PC i PC+ABS. Dzięki zintegrowanej wkładce wklęsłej z pojedynczą wnęką, wstępnie hartowanej stali P20/718H, polerowaniu wnęki Ra 0,8 i teoretycznej żywotności wynoszącej 300 000–500 000 strzałów, forma jest przeznaczona do stabilnej i powtarzalnej produkcji przemysłowej.
Produkcja skorup hełmów przeciw zamieszkom wymaga czegoś więcej niż tylko kształtowania materiału termoplastycznego. Forma wtryskowa musi utrzymywać spójność wymiarową, kontrolować jednorodność ścianek skorupy, wytrzymywać wielokrotne ciśnienie wtrysku i zapewniać niezawodne rozformowanie w długich cyklach produkcyjnych. PC i PC+ABS są powszechnie wybierane do zastosowań, w których ważna jest udarność i wytrzymałość konstrukcyjna, co sprawia, że projektowanie form staje się kluczową częścią procesu produkcyjnego.
Spis treści
- Dlaczego konstrukcja formy kasku ma znaczenie?
- Jaka jest kluczowa struktura formy kasku PC ABS?
- Dane techniczne formy wtryskowej kasku przeciw zamieszkom PC ABS
- Dlaczego PC i PC+ABS nadają się do formowania skorupy kasku?
- Jak precyzja i trwałość wpływają na produkcję?
- Jak wytwarzana i testowana jest forma?
- Co kupujący powinni sprawdzić przed złożeniem zamówienia?
- Gdzie można zastosować formę?
- Często zadawane pytania
- Uzyskaj dostosowane rozwiązanie w zakresie form
Dlaczego konstrukcja formy kasku ma znaczenie?
Forma wtryskowa bezpośrednio określa, jak dokładnie skorupa kasku jest odtwarzana w każdym cyklu produkcyjnym. W przypadku sprzętu ochronnego spójność jest szczególnie ważna, ponieważ różnice w geometrii, grubości ścianki, jakości powierzchni lub rozformowaniu mogą mieć wpływ na dalszy montaż i kontrolę produktu.
Dobrze zaprojektowana forma hełmu powinna zapewniać stabilny profil wnęki, jednocześnie zarządzając ciśnieniem wtrysku i warunkami chłodzenia. Celem nie jest po prostu stworzenie prawidłowego kształtu zewnętrznego, ale utrzymanie powtarzalności w trakcie długotrwałej produkcji.
- Spójność wymiarowa:Pomaga zachować zamierzoną geometrię skorupy kasku.
- Jednolite formowanie:Wspiera spójne tworzenie ścian powłoki.
- Odporność na zużycie:Pozwala narzędziu wytrzymać powtarzające się cykle produkcyjne.
- Niezawodne rozformowywanie:Zmniejsza możliwość uszkodzenia lub widocznych śladów wyrzutu.
- Jakość powierzchni:Wypolerowana wnęka może pomóc w uzyskaniu czystego i spójnego wyglądu skorupy.
Badania nad produkcją kasków metodą formowania wtryskowego wykazały również, że krótsze cykle produkcyjne, stabilna jakość produktu i odporność na uderzenia to ważne zalety formowania wtryskowego w porównaniu z bardziej tradycyjnymi metodami formowania.
Jaka jest kluczowa struktura formy kasku PC ABS?

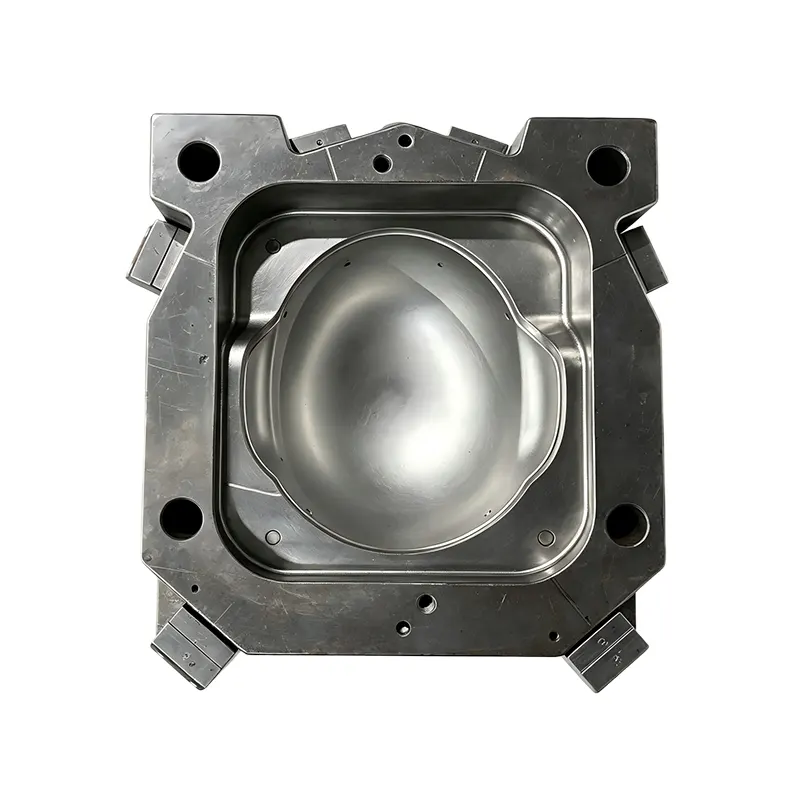

Forma Galaxy wykorzystujezintegrowana wklęsła struktura wkładu z pojedynczą wnęką. Ta konfiguracja jest odpowiednia do produkcji zewnętrznej skorupy hełmów przeciw zamieszkom i zapewnia dedykowaną geometrię wnęki do odtworzenia wymaganego profilu skorupy.
Wnęka wykorzystuje wstępnie utwardzaną stal formierską P20 i 718H, podczas gdy podstawa formy wykorzystuje stal węglową 45 #. Ta kombinacja ma na celu zrównoważenie odporności na zużycie wnęki z ogólną sztywnością podstawy formy podczas wtrysku.
Konfiguracja z jedną wnęką
Konstrukcja z pojedynczą wnęką pozwala skupić uwagę inżynierów na dokładnym odwzorowaniu skorupy hełmu. Może również uprościć wyważanie form i zarządzanie produkcją, gdy produkt wymaga stosunkowo dużej przewidywanej powierzchni formowania.
Wstępnie hartowana stal matrycowa
P20 i 718H to uznane opcje stali formierskiej do narzędzi przemysłowych. Ich zastosowanie w gnieździe stanowi praktyczną podstawę do powtarzalnej produkcji, szczególnie gdy oczekuje się, że forma będzie działać przez dłuższy czas.
Drobne polerowanie wgłębień
Ubytek jest poddawany wieloetapowemu polerowaniu w celu uzyskania wykończenia powierzchni Ra 0,8. Kontrolowane wykończenie wnęki pomaga zredukować widoczne ślady obróbki na uformowanej skorupie i zapewnia czystszy wygląd wykończenia.
Dane techniczne formy wtryskowej kasku przeciw zamieszkom PC ABS
Poniższe parametry podsumowują konfigurację rdzenia opisaną dla formy skorupy hełmu Galaxy. Rzeczywiste wymiary formy, projekt prowadnicy, układ chłodzenia i wymagania dotyczące wtryskarki można dostosować do modelu CAD kasku klienta i wymagań produkcyjnych.
| Parametr | Specyfikacja | Korzyści produkcyjne |
|---|---|---|
| Produkt formowany | Zewnętrzna skorupa hełmu przeciw zamieszkom | Zaprojektowany do dedykowanej produkcji skorup |
| Kompatybilność materiałowa | PC i PC+ABS | Obsługuje popularne opcje inżynierii termoplastycznej |
| Struktura jamy | Zintegrowana wklęsła płytka z pojedynczą wnęką | Stabilna geometria wnęki i kontrolowane formowanie |
| Stal wnękowa | Stal wstępnie hartowana P20/718H | Dobra odporność na zużycie i odkształcenia |
| Baza formy | 45# stal węglowa | Zapewnia sztywność konstrukcji |
| Wykończenie powierzchni wnęki | Polerowanie dokładne Ra 0,8 | Obsługuje gładkie i czyste powierzchnie skorupy |
| Teoretyczny okres użytkowania | 300 000–500 000 strzałów | Obsługuje długie cykle produkcyjne |
Dlaczego PC i PC+ABS nadają się do formowania skorupy kasku?
Wybór materiału wpływa na konstrukcję formy, warunki przetwarzania, wymagania dotyczące chłodzenia, zachowanie podczas skurczu i właściwości użytkowe gotowej powłoki. PC oferuje wysoką odporność na uderzenia i ciepło, natomiast PC+ABS łączy w sobie cechy poliwęglanu z zaletami obróbki i powierzchni związanymi z ABS.
Z tego powodu producenci powinni potwierdzić dokładny gatunek żywicy, zanim forma wejdzie do ostatecznej konstrukcji. Różne gatunki mogą mieć różną charakterystykę płynięcia, zachowanie podczas skurczu, temperatury przetwarzania i dodatki.
Dlatego też odpowiednią formę należy zaprojektować w oparciu o materiał potwierdzony przez klienta, a nie traktować PC i PC+ABS jako materiały całkowicie zamienne. Potwierdzenie materiału na etapie projektowania może pomóc w ograniczeniu późniejszych modyfikacji i poprawie stabilności produkcji.
Lista kontrolna wyboru materiału
- Potwierdź dokładny gatunek żywicy PC lub PC+ABS.
- Przejrzyj zalecane przez producenta warunki przetwarzania.
- Należy wziąć pod uwagę oczekiwany skurcz i wymagania wymiarowe.
- Sprawdź wymagany wygląd powierzchni skorupy hełmu.
- Dopasuj materiał do zamierzonej wielkości produkcji i zastosowania.
Jak precyzja i trwałość wpływają na produkcję?
Forma kasku jest wielokrotnie poddawana ruchom mechanicznym, ciśnieniu wtrysku, cyklom termicznym i siłom wyrzutu. Z biegiem czasu nieodpowiedni dobór materiału lub niewystarczająca precyzja obróbki mogą zwiększyć zużycie i odchylenia wymiarowe.
Galaktyka spełnia te wymagania poprzez precyzyjną obróbkę CNC, wieloetapowe polerowanie wnęki, próbny wtrysk, kontrolę wymiarową i testy rozformowania. Kroki te tworzą pętlę kontroli jakości pomiędzy produkcją formy a gotowością do produkcji.
Podany teoretyczny okres użytkowania wynoszący 300 000–500 000 strzałów jest szczególnie istotny dla producentów planujących ciągłą produkcję. Rzeczywista żywotność formy zależy od takich czynników, jak materiał, warunki przetwarzania, konserwacja, działanie maszyny i środowisko produkcyjne, dlatego dane dotyczące żywotności należy traktować raczej jako cele inżynieryjne niż uniwersalną gwarancję.
Jak wytwarzana i testowana jest forma?
Precyzyjne oprzyrządowanie wymaga kontrolowanego procesu produkcyjnego, ponieważ niewielkie odchylenia wymiarowe wnęki można odtworzyć w każdej formowanej części. Typowy przepływ pracy produkcyjnej obejmuje następujące etapy:
- Recenzja produktu i DFM:Model CAD kasku i wymagania materiałowe są oceniane przed obróbką.
- Inżynieria wnękowa:Konstrukcję wnęki i wymiary krytyczne ustala się zgodnie z zatwierdzonym projektem.
- obróbka CNC:Podczas obróbki o wysokiej precyzji powstają główne komponenty wnęki i formy.
- EDM i wykańczanie:Złożone lub szczegółowe obszary mogą zostać poddane dodatkowym procesom obróbki i wykańczania.
- Polerowanie:Powierzchnia ubytku jest uszlachetniana do wymaganego wykończenia.
- Montaż formy:Wnęka, podstawa formy, elementy wyrzutowe i inne systemy są montowane.
- Próbny wtrysk:Forma jest testowana z zamierzonym materiałem produkcyjnym.
- Kontrola:Przed dostawą sprawdzane są przykładowe wymiary i wydajność rozformowania.
Takie podejście jest ważne dla nabywców OEM, ponieważ forma powinna dotrzeć gotowa do integracji z zamierzonym procesem produkcyjnym, a nie wymagać szeroko zakrojonych prac naprawczych po instalacji.
Co kupujący powinni sprawdzić przed złożeniem zamówienia?
Wybór dostawcy form do kasków wymaga czegoś więcej niż tylko porównania wstępnej oferty oprzyrządowania. Zespoły zakupowe powinny wspólnie oceniać specyfikacje techniczne i proces kontroli jakości.
| Punkt kontrolny kupującego | Dlaczego to ma znaczenie |
|---|---|
| Kompatybilność materiałowa | Zapewnia, że forma jest zaprojektowana wokół zamierzonej żywicy |
| Stal dziurawa | Wpływa na odporność na zużycie i stabilność wymiarową |
| Wykończenie powierzchni | Wpływa na wygląd i jakość obróbki formowanych muszli |
| Docelowy okres użytkowania | Pomaga oszacować długoterminowe wykorzystanie narzędzi |
| Formowanie próbne | Potwierdza praktyczną wydajność produkcji przed wysyłką |
| Kontrola wymiarowa | Sprawdza gotową formę pod kątem zatwierdzonych wymagań |
| Wsparcie posprzedażowe | Pomaga zarządzać konserwacją i przyszłymi wymaganiami dotyczącymi narzędzi |
Kupujący mogą także zapoznać się z szerszymi rozwiązaniami Galaxy w zakresie form do sprzętu policyjnego, jeśli projekt obejmuje kilka elementów wyposażenia ochronnego, a nie samą skorupę hełmu.
Gdzie można zastosować formę?
Forma przeznaczona jest przede wszystkim do masowej produkcji skorup zewnętrznych hełmów przeciwpancernych. Można to uwzględnić w przypadku producentów produkujących sprzęt ochronny do zastosowań związanych z bezpieczeństwem i do użytku profesjonalnego.
- Produkcja hełmów przeciw zamieszkom
- Produkcja sprzętu zabezpieczającego
- Projekty OEM sprzętu ochronnego
- Opracowanie niestandardowej skorupy kasku
- Produkcja seryjna metodą wtrysku skorup PC lub PC+ABS
W przypadku projektów wymagających dodatkowego oprzyrządowania do wyposażenia ochronnego producenci mogą również ocenić powiązane rozwiązania, takie jak forma hełmu do tłumienia zamieszek lub inne konfiguracje form dedykowanych do sprzętu policyjnego.
Często zadawane pytania
Jakie materiały może przetwarzać ta forma wtryskowa kasku?
Forma została zaprojektowana tak, aby była kompatybilna z surowcami PC i PC+ABS. Ostateczny gatunek materiału powinien zostać potwierdzony na etapie inżynieryjnym, aby można było odpowiednio dopasować parametry przetwarzania i formowania.
Jaka jest struktura jamy?
W formie zastosowano zintegrowaną wklęsłą wkładkę z pojedynczą wnęką, zaprojektowaną specjalnie do produkcji zewnętrznej powłoki hełmu przeciw zamieszkom.
Jakiej stali używa się do wykonania wnęki formy?
Wnęka wykorzystuje wstępnie utwardzaną stal formierską P20 i 718H, podczas gdy podstawa formy wykorzystuje stal węglową 45 #.
Jakie wykończenie powierzchni ma ubytek?
Wgłębienie poddawane jest wieloetapowemu polerowaniu, aby osiągnąć standard dokładnego polerowania Ra 0,8, zapewniający gładkie i czyste uformowane powierzchnie skorupy.
Jak długo można używać formy?
Podany teoretyczny okres użytkowania wynosi około 300 000–500 000 strzałów. Rzeczywista żywotność zależy od gatunku żywicy, warunków przetwarzania, konserwacji, pracy maszyny i innych czynników produkcyjnych.
Czy forma jest testowana przed dostawą?
Tak. Każda forma przed dostawą przechodzi próbny wtrysk, kontrolę wymiarową i test gładkości wyjmowania z formy, aby pomóc zweryfikować gotowość do produkcji.
Uzyskaj dostosowane rozwiązanie w zakresie form
Wybór odpowiedniej konfiguracji narzędzi na początku projektu kasku może zmniejszyć ryzyko produkcyjne i zapewnić bardziej stabilną ścieżkę od projektu CAD do produkcji masowej. Galaxy łączy w sobie precyzyjną obróbkę form, kompatybilność materiałów, wykańczanie wnęk, próbny wtrysk i kontrolę, aby wspierać producentów w opracowywaniu skorup hełmów przeciw zamieszkom z PC i PC + ABS.
Jeśli planujesz nowy projekt kasku, wymianę istniejącego narzędzia lub opracowywanie niestandardowej skorupy,skontaktuj się z namiz rysunkiem CAD, specyfikacją materiału, wielkością produkcji i informacjami o maszynie. Galaxy może sprawdzić Twoje wymagania i zapewnić odpowiednią konfigurację formy, rozwiązanie inżynieryjne i ofertę cenową dla Twojego projektu.
