W jaki sposób forma wtryskowa z pojedynczą wnęką może usprawnić produkcję sprzętu ochronnego

Dla producentów poszukujących niezawodnej i powtarzalnej produkcji sprzętu ochronnego, oferujemyOchraniacz klatki piersiowej kombinezonu przeciw zamieszkom. Forma wtryskowa z pojedynczą wnękązGalaktykazapewnia praktyczne rozwiązanie narzędziowe do produkcji spójnych płyt ochronnych klatki piersiowej. Jego zintegrowana wklęsła struktura płytki z pojedynczą wnęką, wstępnie utwardzana stal z wnęką i kompatybilność z materiałami PC, PC+ABS i PA6 sprawiają, że nadaje się do wymagających zastosowań w produkcji masowej.

Ochraniacz klatki piersiowej przeciw zamieszkom to coś więcej niż kształtowany element z tworzywa sztucznego. Spójność wymiarowa, jakość powierzchni, geometria konstrukcyjna i powtarzalność produkcji mogą mieć wpływ na wydajność i użyteczność gotowego sprzętu ochronnego. Z tego powodu projektowanie form jest ważną częścią procesu produkcyjnego.

TheOchraniacz klatki piersiowej kombinezonu przeciw zamieszkom. Forma wtryskowa z pojedynczą wnękązostał zaprojektowany w oparciu o wymagania produkcyjne płytek ochronnych na klatkę piersiową kombinezonów zamieszek. Rozwiązanie Galaxy wykorzystuje zintegrowaną wklęsłą strukturę z pojedynczą wnęką, wstępnie utwardzaną stal formierską P20 lub 718H w przypadku gniazda oraz stal węglową 45# w podstawie formy. Wnęka może osiągnąć drobno wypolerowaną powierzchnię Ra 0,8, a teoretyczna żywotność formy wynosi około 300 000–500 000 strzałów.

Spis treści

1. Dlaczego forma wtryskowa jest ważna w przypadku ochraniaczy klatki piersiowej Riot Suit?
2. Co sprawia, że ​​konstrukcja formy jednogniazdowej jest skuteczna?
3. Jakie materiały można przetwarzać w formach?
4. Najważniejsze dane techniczne w skrócie
5. Jakie są główne zalety produkcyjne?
6. W jaki sposób produkcja precyzyjna wpływa na wydajność formy?
7. Gdzie można zastosować tę formę?
8. W jaki sposób producenci powinni wybrać odpowiedniego dostawcę form?
9. Często zadawane pytania
10. Wniosek

Dlaczego forma wtryskowa jest ważna w przypadku ochraniaczy klatki piersiowej Riot Suit?

Formowanie wtryskowe zapewnia efektywny sposób wytwarzania polimerowych elementów ochronnych w powtarzalnych ilościach. Jednakże jakość gotowego ochraniacza klatki piersiowej zależy w dużej mierze od dokładności i stabilności formy.

Ochraniacz klatki piersiowej zazwyczaj wymaga określonego zakrzywionego profilu, kontrolowanej grubości ścianek, gładkich powierzchni i stabilnych wymiarów od jednego cyklu produkcyjnego do drugiego. Jeżeli wnęka formy jest źle zaprojektowana lub wyprodukowana, w powstałych komponentach mogą wystąpić różnice wymiarowe, widoczne ślady obróbki, trudny demontaż lub niespójne dopasowanie podczas montażu.

Specjalnie zbudowana forma pomaga zatem producentom w ustanowieniu powtarzalnego procesu produkcyjnego. Zamiast traktować nakładkę na klatkę piersiową jak zwykłą część z tworzywa sztucznego, oprzyrządowanie opracowano w oparciu o jej geometrię ochronną i zamierzone środowisko produkcyjne.

• Spójna geometria ochraniacza klatki piersiowej
• Stabilna powtarzalność wymiarowa
• Kontrolowana jakość powierzchni ubytku
• Niezawodne działanie przy wyjmowaniu z formy
• Kompatybilność z wybranymi tworzywami konstrukcyjnymi
• Długoterminowa zdolność produkcyjna

W przypadku firm produkujących sprzęt zabezpieczający w partiach cechy te mogą pomóc w zmniejszeniu zmienności produkcji i poprawie wydajności produkcji.

Co sprawia, że ​​konstrukcja formy jednogniazdowej jest skuteczna?

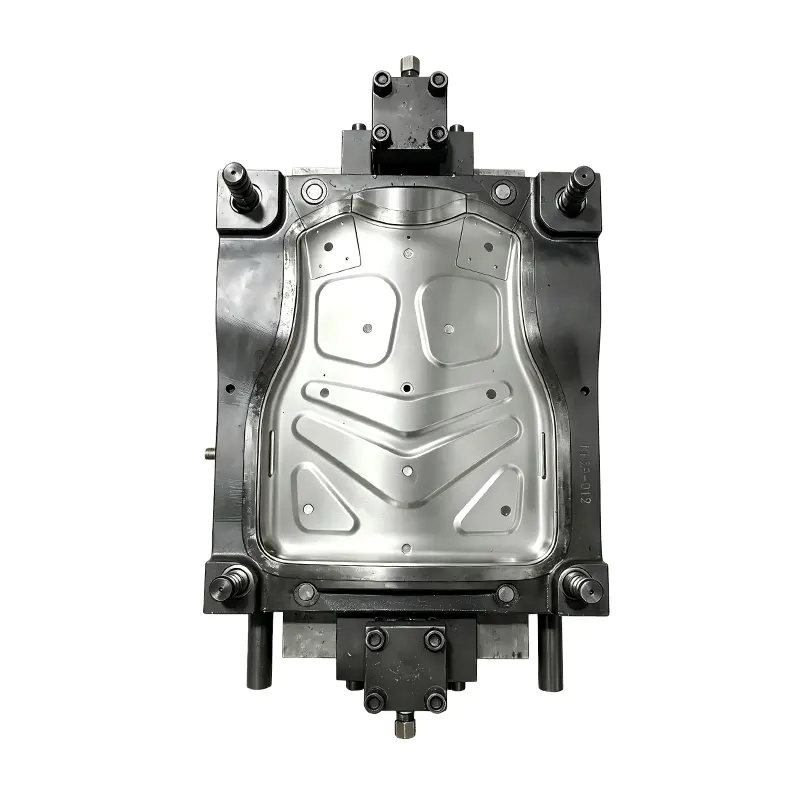

TheOchraniacz klatki piersiowej kombinezonu przeciw zamieszkom. Forma wtryskowa z pojedynczą wnękąwykorzystuje zintegrowaną wklęsłą strukturę płytki z pojedynczą wnęką. Konfiguracja ta jest szczególnie użyteczna, gdy producenci priorytetowo traktują stabilną kontrolę wymiarów i spójne warunki formowania dla stosunkowo dużego elementu zabezpieczającego.

Ponieważ istnieje jedna wnęka formierska, oprzyrządowanie skupia uwagę na wtrysku i chłodzeniu jednej gotowej części na cykl. Może to uprościć optymalizację procesu i ułatwić inżynierom produkcji monitorowanie stabilności wymiarowej podczas formowania próbnego i późniejszej produkcji masowej.

Zintegrowana wklęsła wkładka zapewnia również powierzchnię formującą wymaganą do stworzenia charakterystycznego zakrzywionego profilu ochraniacza klatki piersiowej. Dokładna obróbka CNC i późniejsze polerowanie są ważne, ponieważ powierzchnia wnęki bezpośrednio wpływa na wygląd i jakość wymiarową każdego formowanego elementu.

W przypadku producentów dysponujących konkretnymi projektami ochraniaczy klatki piersiowej geometrię wnęki można opracować na podstawie rysunków produktu lub danych 3D. Przed przystąpieniem formy do obróbki końcowej należy ocenić odpowiedni ciąg, położenie linii podziału, wyrzucanie i przepływ materiału.

Jakie materiały można przetwarzać w formach?

Zgodność materiałowa to kolejna ważna kwestia przy zakupie narzędzi do wyposażenia ochronnego. Różne formuły polimerów mogą mieć różną płynność, skurcz, udarność, temperaturę i charakterystykę przetwarzania.

Ta forma została zaprojektowana do obsługi trzech głównych opcji materiałowych:PC, PC+ABS i PA6. Taka elastyczność może pomóc producentom w wyborze materiału zgodnie z ich projektem produktu i wymaganiami produkcyjnymi.

• Komputer:Znany z wysokiej odporności na uderzenia oraz użytecznych właściwości optycznych i mechanicznych w wielu zastosowaniach formowanych.
• Komputer + ABS:Łączy właściwości poliwęglanu i ABS i jest szeroko stosowany tam, gdzie wymagana jest równowaga między wytrzymałością, wydajnością przetwarzania i wyglądem powierzchni.
• PA6:Techniczny tworzywo termoplastyczne cenione za wytrzymałość mechaniczną i odporność na zużycie w odpowiednich zastosowaniach.

Wybór materiału powinien zawsze opierać się na specyfikacji gotowego produktu, parametrach maszyny formierskiej, warunkach środowiskowych i mających zastosowanie wymaganiach dotyczących bezpieczeństwa lub wydajności. Sama forma powinna zostać zaprojektowana w oparciu o rzeczywistą żywicę i warunki przetwarzania, a nie zakładać, że każdy plastik zachowuje się identycznie.

Najważniejsze dane techniczne w skrócie

Poniższe specyfikacje podsumowują podstawową konfigurację tej formy wtryskowej ochraniacza klatki piersiowej:

Parametry te dają zespołom zaopatrzeniowym przydatny punkt wyjścia przy porównywaniu rozwiązań narzędziowych. Rzeczywistą konfigurację formy należy potwierdzić na podstawie rysunku produktu klienta, materiału, sprzętu wtryskowego, wielkości produkcji i wymaganych tolerancji.

Jakie są główne zalety produkcyjne?

Wybór specjalistycznej formy zamiast dostosowywania narzędzia ogólnego przeznaczenia może zapewnić producentom sprzętu ochronnego kilka praktycznych korzyści.

Stała precyzja formowania

Zintegrowana konstrukcja z pojedynczą wnęką została zaprojektowana tak, aby zapewniać stabilne warunki formowania i spójne wymiary ochraniaczy klatki piersiowej. Jest to szczególnie cenne, gdy wiele partii musi zachować tę samą geometrię produktu.

Szerokie możliwości adaptacji materiału

Kompatybilność z PC, PC+ABS i PA6 zapewnia producentom większą elastyczność przy opracowywaniu lub produkcji różnych wersji wyposażenia ochronnego.

Odporna na zużycie konstrukcja wnękowa

Wstępnie utwardzane stale na formy P20 i 718H stanowią praktyczną podstawę dla długotrwałych narzędzi produkcyjnych. Ich zastosowanie może zwiększyć odporność na zużycie i odkształcenia, gdy forma pracuje w odpowiednich warunkach przetwarzania.

Stabilna podstawa formy

Podstawa formy ze stali węglowej 45 # zapewnia konstrukcyjne wsparcie dla gniazda i innych elementów formy. Stabilna konstrukcja oprzyrządowania jest ważna, ponieważ ciśnienie wtrysku powoduje obciążenie mechaniczne formy podczas każdego cyklu produkcyjnego.

Drobne wykończenie powierzchni

Wykończenie wnęki Ra 0,8 może przyczynić się do czystszej powierzchni formowanej i zmniejszenia widocznych śladów obróbki na gotowym ochraniaczu klatki piersiowej. Jakość powierzchni ma szczególne znaczenie w przypadku widocznych elementów wyposażenia ochronnego.

Długi potencjał produkcyjny

Przy teoretycznej żywotności wynoszącej około 300 000–500 000 strzałów forma jest przeznaczona do dłuższych cykli produkcyjnych. Rzeczywista żywotność zależy od wyboru żywicy, warunków przetwarzania, konserwacji, praktyk operacyjnych i środowiska produkcyjnego.

W jaki sposób produkcja precyzyjna wpływa na wydajność formy?

Precyzyjna obróbka ma kluczowe znaczenie dla wydajności formy wtryskowej. Profil wnęki musi dokładnie odwzorowywać zamierzoną geometrię ochraniacza klatki piersiowej, podczas gdy ruchome i nieruchome elementy formy muszą płynnie współpracować.

W przypadku tego typu form stosuje się obróbkę CNC w celu ustalenia profilu wnęki i dokładności wymiarowej. Wieloetapowe polerowanie może następnie poprawić jakość powierzchni ubytku. Przed dostawą próbny wtrysk, kontrola wymiarowa i kontrola rozformowania zapewniają dodatkowe możliwości identyfikacji potencjalnych problemów produkcyjnych.

Praktyczny proces kontroli jakości powinien uwzględniać:

1. Weryfikacja wymiarów wnęki względem zatwierdzonego rysunku produktu.
2. Kontrola jakości powierzchni ubytku po obróbce mechanicznej i polerowaniu.
3. Potwierdzenie montażu formy i wyrównania komponentów.
4. Próbny wtrysk z wykorzystaniem zamierzonego materiału i odpowiednich parametrów procesu.
5. Kontrola wymiarów i wyglądu wyprasek.
6. Weryfikacja płynnego i niezawodnego rozformowania.

W przypadku międzynarodowych nabywców żądanie dokumentacji dotyczącej kontroli form i informacji o próbach może również sprawić, że ocena dostawcy będzie bardziej przejrzysta.

Gdzie można zastosować tę formę?

Podstawowym celem tego oprzyrządowania jest masowa produkcja płyt chroniących klatkę piersiową do kombinezonów przeciw zamieszkom. Może to być brane pod uwagę przez producentów i dostawców zajmujących się produkcją sprzętu bezpieczeństwa, produkcją sprzętu ochronnego i opracowywaniem niestandardowych ochraniaczy klatki piersiowej.

Typowe scenariusze produkcyjne obejmują:

• Produkcja napierśników kombinezonu przeciw zamieszkom
• Produkcja sprzętu zabezpieczającego
• Projekty OEM sprzętu ochronnego
• Indywidualny rozwój formy ochraniacza klatki piersiowej
• Masowe formowanie wtryskowe ochronnych płyt polimerowych
• Projekty wymiany lub nowego oprzyrządowania dla istniejących linii produkcyjnych

Producenci powinni rozróżnić funkcję formy od działania końcowego produktu ochronnego. Wysokiej jakości forma wtryskowa może pomóc w wyprodukowaniu spójnych komponentów, ale gotowy ochraniacz klatki piersiowej musi zostać zaprojektowany, przetestowany i zatwierdzony zgodnie z jego zamierzonym zastosowaniem i obowiązującymi normami.

W jaki sposób producenci powinni wybrać odpowiedniego dostawcę form?

Zaopatrując się w formę wtryskową od producenta z Chin, kupujący powinni ocenić więcej niż podana cena formy. Rzetelny dostawca powinien być w stanie wyjaśnić konstrukcję oprzyrządowania, dobór stali, kompatybilność materiałów, proces próbny, oczekiwaną żywotność i wsparcie posprzedażowe.

Przed złożeniem zamówienia zespoły zakupowe powinny rozważyć następującą listę kontrolną:

• Dane produktu:Dostarcz dokładne rysunki 2D, modele 3D lub próbki fizyczne.
• Tworzywo:Potwierdź, czy zostanie użyta żywica PC, PC+ABS, PA6 lub inna.
• Wielkość produkcji:Oszacuj roczne lub dożywotnie zapotrzebowanie na strzał.
• Stal:Potwierdź materiały matrycy i formy.
• Wykończenie powierzchni:Określ wymagany poziom polerowania ubytku.
• Formowanie próbne:Potwierdź, czy uwzględniono próbny wtrysk i kontrolę wymiarową.
• Konserwacja:Zapytaj o zalecane czyszczenie, smarowanie, kontrolę i części zamienne.
• Personalizacja:Sprawdź, czy geometrię wnęki można dostosować do projektu ochraniacza klatki piersiowej klienta.

Dla kupujących porównujących dostawców informacje o produktach Galaxy zapewniają jasną specyfikację początkową: zintegrowana wklęsła wkładka z pojedynczą wnęką, wstępnie hartowana stal wnękowa P20/718H, podstawa formy ze stali węglowej 45 #, wykończenie powierzchni Ra 0,8 i teoretyczna żywotność wynosząca 300 000–500 000 strzałów.

Często zadawane pytania

Jakie materiały są kompatybilne z formą wtryskową z pojedynczą wnęką kombinezonu Anti Riot?

Forma została zaprojektowana tak, aby była kompatybilna z surowcami PC, PC+ABS i PA6. Ostateczne parametry technologiczne należy ustalić w zależności od wybranej żywicy i wtryskarki.

Dlaczego warto stosować konstrukcję jednokomorową w ochraniaczu klatki piersiowej?

Zintegrowana struktura z pojedynczą wnęką umożliwia skupienie się oprzyrządowania na stabilnym formowaniu jednej płyty zabezpieczającej klatkę piersiową na cykl. Może uprościć optymalizację przepływu formy i kontrolę wymiarową zamierzonego komponentu.

Jakiej stali używa się do wykonania wnęki formy?

Wnęka może być wykonana ze wstępnie hartowanej stali formierskiej P20 lub 718H. W podstawie formy zastosowano stal węglową 45 #.

Jaka jest oczekiwana żywotność formy?

Teoretyczna żywotność wynosi około 300 000–500 000 strzałów. Rzeczywisty okres użytkowania różni się w zależności od właściwości żywicy, ustawień maszyny, częstotliwości produkcji, konserwacji i warunków pracy.

Czy formę można dostosować do innego projektu ochraniacza klatki piersiowej?

Formy wtryskowe można ogólnie projektować w oparciu o określoną geometrię produktu. Kupujący powinni dostarczyć model 3D, rysunek techniczny lub reprezentatywną próbkę, aby dostawca mógł ocenić geometrię wnęki, zanurzenie, przecinanie, wyrzucanie i inne wymagania dotyczące narzędzi.

Czy przed masową produkcją konieczny jest próbny wtrysk?

Tak. Próbny wtrysk pomaga zweryfikować zachowanie formy, wymiary, jakość powierzchni i wydajność wyjmowania z formy, zanim forma wejdzie do regularnej produkcji. Jest to ważny krok w kierunku ograniczenia potencjalnych problemów produkcyjnych.

Wniosek

TheOchraniacz klatki piersiowej kombinezonu przeciw zamieszkom. Forma wtryskowa z pojedynczą wnękąjest ważną opcją narzędziową dla producentów, którzy wymagają powtarzalnej produkcji polimerowych płyt ochronnych klatki piersiowej. Jego zintegrowana wklęsła struktura płytki z pojedynczą wnęką, kompatybilność z PC, PC+ABS i PA6, wstępnie hartowana stal wnękowa, dokładnie wypolerowana powierzchnia i teoretyczna żywotność wynosząca 300 000–500 000 strzałów sprawiają, że nadaje się do długoterminowej produkcji sprzętu ochronnego.

Dla firm poszukujących chińskiego producenta lub dostawcy zdolnego do obsługi narzędzi OEM i produkcji seryjnej wybór formy w oparciu o jakość inżynieryjną, kompatybilność materiałową, procedury kontroli, żywotność i wsparcie posprzedażne może zapewnić mocniejszą podstawę niezawodnej produkcji. Jeśli opracowujesz nowy ochraniacz klatki piersiowej zapobiegający zamieszkom lub planujesz projekt wymiany oprzyrządowania,skontaktuj się z namiaby omówić rysunki produktów, wymagania materiałowe, wielkość produkcji i niestandardowe rozwiązania w zakresie form z Galaxy.
