GalaktykazapewniaForma wtryskowa kasku przeciw zamieszkom PC ABSdla producentów poszukujących powtarzalnych wymiarów skorupy, kontrolowanej jakości powierzchni i niezawodnego oprzyrządowania do produkcji metodą wtrysku. Zaprojektowana do materiałów PC i PC+ABS, ta forma hełmu łączy w sobie zintegrowaną strukturę z pojedynczą wnęką, wstępnie hartowaną stal formierską, precyzyjną obróbkę i dokładne polerowanie wnęki, aby zapewnić stabilną produkcję i długoterminową wydajność narzędzi.
Skorupa kasku ochronnego musi zachować spójny kształt i wykończenie podczas powtarzających się cykli formowania wtryskowego. Forma odgrywa zatem kluczową rolę w określaniu dokładności wymiarowej, wyglądu powierzchni, wydajności rozformowania i stabilności produkcji. TheForma wtryskowa kasku przeciw zamieszkom PC ABSzostał zaprojektowany w oparciu o zintegrowaną wklęsłą strukturę z pojedynczą wnęką. W jej wnęce zastosowano wstępnie utwardzaną stal formierską P20 i 718H, natomiast podstawę formy wykonano ze stali węglowej 45#. Polerowana powierzchnia wgłębienia Ra 0,8 zapewnia gładsze wykończenie formowania, a podana teoretyczna trwałość narzędzi wynosząca 300 000–500 000 strzałów stanowi punkt odniesienia przy planowaniu produkcji na dużą skalę.
Spis treści
- Jaką rolę odgrywa forma wtryskowa w produkcji kasków?
- Jak zaprojektowano formę wtryskową kasku?
- Dlaczego stosuje się stal formierską P20 i 718H?
- Dlaczego PC i PC+ABS są odpowiednimi materiałami?
- W jaki sposób polerowanie wnęki wpływa na uformowany produkt?
- W jaki sposób forma może wspierać powtarzalną produkcję?
- Jakie czynniki jakości powinni oceniać producenci?
- Co kupujący powinni potwierdzić przed złożeniem zamówienia?
- Często zadawane pytania
- Uwagi końcowe
Jaką rolę odgrywa forma wtryskowa w produkcji kasków?
Formowanie wtryskowe to powtarzalny proces produkcyjny, ale powtarzalność zależy w dużym stopniu od narzędzi użytych do zdefiniowania geometrii produktu. W przypadku skorupy hełmu przeciw zamieszkom forma określa kontur zewnętrzny, zależność wymiarową między cechami, teksturę powierzchni i warunki, w których uformowana część może zostać uwolniona z wnęki.
Gdy oprzyrządowanie jest wykonane dokładnie, każdy cykl formowania rozpoczyna się od tej samej geometrii wnęki. Stwarza to bardziej kontrolowaną podstawę do utrzymywania stałych wymiarów skorupy kasku podczas produkcji seryjnej.
Dedykowana forma wtryskowa do kasku może również zmniejszyć potrzebę wielokrotnych ręcznych regulacji. Po sprawdzeniu oprzyrządowania z wybraną żywicą i wtryskarką producenci mogą ustalić bardziej stabilny proces produkcyjny w oparciu o udokumentowane parametry formowania.
Dla kupujących oznacza to, że zakup form nie powinien skupiać się wyłącznie na cenie zakupu. Wybór stali, konstrukcja wnęki, wykończenie powierzchni, oczekiwana żywotność, procedury testowe i kompatybilność z zamierzoną wtryskarką są równie istotne.
Jak zaprojektowano formę wtryskową kasku?

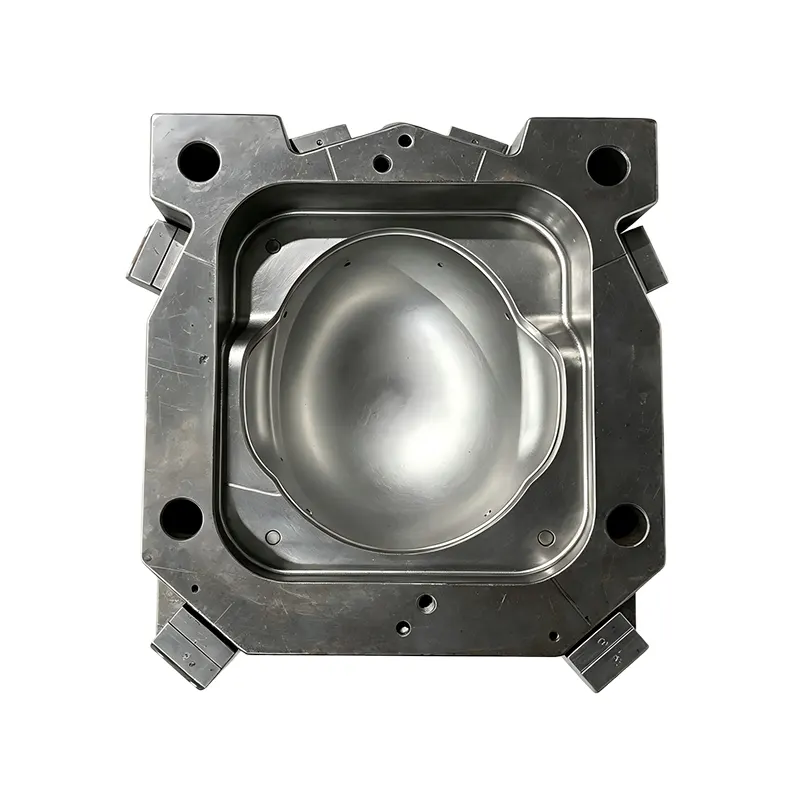

Forma przyjmujezintegrowana wklęsła struktura wkładu z pojedynczą wnęką. Taka konfiguracja zapewnia dedykowaną wnękę formującą dla skorupy kasku i umożliwia precyzyjną obróbkę geometrii wnęki zgodnie z projektem produktu.
Układ z pojedynczą wnęką może być szczególnie praktyczny, gdy produkt jest stosunkowo duży lub gdy producent przedkłada dokładność wnęki i kontrolowane warunki produkcji nad maksymalną wydajność części na cykl.
Główną konfigurację oprzyrządowania można podsumować w następujący sposób:
| Przedmiot | Specyfikacja | Znaczenie produkcji |
|---|---|---|
| Aplikacja | Zewnętrzna skorupa kasku przeciw zamieszkom | Dedykowane oprzyrządowanie do kasku ochronnego |
| Struktura jamy | Zintegrowana wklęsła płytka z pojedynczą wnęką | Kontrolowana geometria skorupy |
| Materiał jamy | Wstępnie hartowana stal formierska P20 i 718H | Trwałość i stabilność wymiarowa |
| Baza formy | 45# stal węglowa | Wsparcie strukturalne |
| Wykończenie wnęki | Polerowanie dokładne Ra 0,8 | Gładsza formowana powierzchnia |
| Kompatybilna żywica | PC i PC+ABS | Obsługuje dwie popularne opcje konstrukcyjno-plastikowe |
| Życie teoretyczne | 300 000–500 000 strzałów | Przydatne źródło informacji przy planowaniu produkcji |
Dlaczego stosuje się stal formierską P20 i 718H?
Wybór stali na formy wpływa na działanie narzędzia w powtarzalnych warunkach formowania wtryskowego. Wnęka jest poddawana naciskowi mechanicznemu, zmianom termicznym, płynięciu plastycznemu oraz powtarzającym się cyklom otwierania i zamykania. Dlatego wymaga odpowiedniego połączenia obrabialności, twardości, odporności na zużycie i stabilności wymiarowej.
Wnęka tego narzędzia wykorzystujeWstępnie hartowana stal formierska P20 i 718H. Wstępnie hartowana stal może zapewnić praktyczną równowagę pomiędzy wymaganiami dotyczącymi obróbki i wydajnością usług przy budowie form wtryskowych.
Dla odbiorców produkcyjnych ważne jest, aby specyfikacje materiałów należy rozpatrywać łącznie z rzeczywistymi wymaganiami dotyczącymi przetwarzania. Formowana żywica, oczekiwana wielkość produkcji, warunki cyklu, harmonogram konserwacji i wymagane tolerancje wymiarowe – wszystko to wpływa na odpowiednią konfigurację oprzyrządowania.
Podstawa formy ze stali węglowej 45 # zapewnia ramę nośną dla elementów wnęki. Sztywna i odpowiednio zmontowana podstawa formy pomaga zachować wyrównanie elementów narzędzia podczas powtarzających się operacji.
Dlaczego PC i PC+ABS są odpowiednimi materiałami?
Wybór żywicy jest ważną częścią procesu formowania wtryskowego, ponieważ różne tworzywa sztuczne wykazują różne właściwości płynięcia, chłodzenia, skurczu i przetwarzania. Forma musi zatem być dostosowana do zamierzonego materiału i warunków przetwarzania.
To narzędzie jest przeznaczone doPC i PC+ABS. Poliwęglan jest powszechnie uznawany za inżynieryjne tworzywo termoplastyczne o użytecznych właściwościach udarowych i wymiarowych. PC+ABS łączy w sobie właściwości poliwęglanu i ABS i może zapewnić różną równowagę między przetwarzalnością i wydajnością mechaniczną, w zależności od konkretnego składu.
Producenci powinni nadal wybierać dokładny gatunek żywicy zgodnie ze specyfikacjami produktu i obowiązującymi wymaganiami testowymi. Temperaturę wtrysku, temperaturę formy, ciśnienie trzymania, czas chłodzenia i inne parametry należy ustalić w drodze prób produkcyjnych, a nie zakładać wyłącznie na podstawie rodziny materiałów.
- Potwierdź dokładny gatunek żywicy przed walidacją formy.
- Zapoznaj się z zalecanym przez producenta żywicy oknem przetwarzania.
- Sprawdź charakterystykę skurczu, gdy wymiary końcowe są krytyczne.
- Sprawdź zachowanie podczas napełniania i chłodzenia poprzez próbne formowanie.
- Dokumentuj parametry produkcji, aby zapewnić powtarzalność produkcji.
W jaki sposób polerowanie wnęki wpływa na uformowany produkt?
Powierzchnia wnęki jest bezpośrednio przenoszona na powierzchnię formowanego elementu z tworzywa sztucznego. W rezultacie ślady obróbki, jakość polerowania i lokalne nierówności powierzchni mogą wpływać na wygląd gotowej skorupy hełmu.
Ta forma wykorzystujeRa 0,8 drobno wypolerowana powierzchnia ubytku. Kontrolowane wykończenie powierzchni może pomóc zredukować widoczne ślady obróbki i zapewnić czystszy wygląd po formowaniu.
Wykończenie powierzchni ma również znaczenie przy rozformowywaniu. W zależności od geometrii i żywicy gładsza wnęka może pomóc w zmniejszeniu niepożądanego oporu podczas uwalniania części. Jednakże przy ocenie wydajności wyjmowania z formy należy wziąć pod uwagę kąty pochylenia, konstrukcję wyrzutnika, warunki chłodzenia i parametry formowania.
W przypadku producentów produkujących skorupy hełmów w ilościach komercyjnych stała jakość kosmetyczna może zmniejszyć potrzebę niepotrzebnej obróbki końcowej i pomóc w utrzymaniu jednolitego wyglądu we wszystkich partiach produkcyjnych.
W jaki sposób forma może wspierać powtarzalną produkcję?
Teoretyczna trwałość formy jest ważną specyfikacją przy planowaniu zdolności produkcyjnej. Podany okres użytkowania tego narzędzia wynosi w przybliżeniu300 000 do 500 000 strzałów.
Liczbę tę należy traktować raczej jako odniesienie niż gwarantowaną liczbę produkcji w każdych warunkach pracy. Na rzeczywistą żywotność może mieć wpływ skład żywicy, dodatki ścierne, ciśnienie wtrysku, częstotliwość cykli, temperatura robocza, jakość konserwacji, procedury czyszczenia i ogólna obsługa maszyny.
Aby utrzymać wydajność oprzyrządowania, producenci powinni ustalić praktyczną procedurę konserwacji, która obejmuje:
- Czyszczenie gniazda i powierzchni podziału po zaplanowanych seriach produkcyjnych.
- Sprawdzanie ruchomych i współpracujących elementów pod kątem nieprawidłowego zużycia.
- Sprawdzanie kanałów chłodzących pod kątem zanieczyszczeń lub ograniczonego przepływu.
- W razie potrzeby należy utrzymywać odpowiednie smarowanie.
- Ewidencja cykli produkcyjnych i czynności konserwacyjnych.
- Kontrola uformowanego produktu pod kątem wczesnych oznak zmian wymiarowych lub powierzchniowych.
Takie praktyki zapobiegawcze mogą ułatwić monitorowanie stanu narzędzi i pomóc producentom zidentyfikować potencjalne problemy, zanim wpłyną one na dużą partię produkcyjną.
Jakie czynniki jakości powinni oceniać producenci?
Profesjonalny dostawca form wtryskowych powinien być w stanie omówić zarówno specyfikację oprzyrządowania, jak i proces walidacji. Kupujący mogą ocenić formę kasku, stosując kilka mierzalnych kryteriów, zamiast polegać na ogólnych opisach.
Dokładność wnęki
Wnęka powinna konsekwentnie odtwarzać zatwierdzony projekt produktu. Wymiary krytyczne należy zidentyfikować na etapie projektowania i sprawdzić podczas kontroli.
Specyfikacja materiału i stali
Dostawca powinien wyraźnie określić stal wnękową i materiał podstawy formy, aby kupujący mogli zrozumieć oczekiwaną konfigurację oprzyrządowania.
Jakość powierzchni
Wymagania dotyczące polerowania należy uzgodnić z wyprzedzeniem, zwłaszcza gdy skorupa kasku ma widoczne powierzchnie zewnętrzne, które wymagają spójnego wyglądu kosmetycznego.
Formowanie próbne
Próbny wtrysk daje możliwość oceny napełniania, wyjmowania z formy, wyglądu powierzchni, zgodności wymiarowej oraz interakcji formy z wybraną wtryskarką.
Żywotność usług produkcyjnych
Oczekiwaną liczbę strzałów należy porównać z przewidywaną wielkością produkcji kupującego. Pomaga to określić, czy konfiguracja oprzyrządowania odpowiada zamierzonemu cyklowi produkcyjnemu.
Co kupujący powinni potwierdzić przed złożeniem zamówienia?
Przed zakupem AForma wtryskowa kasku przeciw zamieszkom PC ABSzespoły zakupowe powinny dostarczyć dostawcy formy pełne informacje o produkcie i produkcji. Jasna komunikacja techniczna może zapobiec możliwym do uniknięcia modyfikacjom narzędzi w dalszej części projektu.
| Wymaganie kupującego | Informacje do potwierdzenia |
|---|---|
| Projekt produktu | Model 3D, rysunki 2D, wymiary, tolerancje i cechy krytyczne |
| Materiał plastikowy | PC, PC+ABS lub dokładny gatunek żywicy |
| Ilość produkcyjna | Oczekiwana produkcja miesięczna lub roczna |
| Maszyna wtryskowa | Rozmiar maszyny, wydajność wtrysku, wymiary formy i wymagania dotyczące mocowania |
| Wygląd | Wymagane wykończenie ubytku i widoczna jakość powierzchni |
| Kontrola | Wymagania dotyczące kontroli wymiarowej i formowania próbnego |
| Życie narzędziowe | Oczekiwane cykle produkcyjne i warunki konserwacji |
Dla zagranicznego nabywcy współpracującego z dostawcą lub producentem z Chin szczegóły te są szczególnie cenne, ponieważ stanowią wspólne odniesienie techniczne przed rozpoczęciem produkcji. Rysunki produktów, zatwierdzone próbki, specyfikacje żywic i standardy kontroli powinny być udokumentowane w ramach projektu oprzyrządowania.
Często zadawane pytania
Co to jest forma wtryskowa kasku PC ABS Anti Riot?
Jest to dedykowane narzędzie do formowania wtryskowego służące do produkcji zewnętrznych skorup hełmów przeciw zamieszkom z tworzyw konstrukcyjnych, takich jak PC i PC + ABS. Forma określa geometrię i powierzchnię formowanej skorupy podczas produkcji wtryskowej.
Ile wgłębień ma ta forma kasku?
W opisywanym oprzyrządowaniu zastosowano zintegrowaną wklęsłą strukturę wkładki z pojedynczą wnęką, zapewniającą jedno wgłębienie formujące na każdy cykl wtrysku.
Jakiej stali używa się do wykonania wnęki?
Wnęka wykorzystuje wstępnie utwardzaną stal formierską P20 i 718H, podczas gdy podstawa formy wykorzystuje stal węglową 45 #.
Jakie jest wykończenie powierzchni ubytku?
Wnęka jest dokładnie wypolerowana do Ra 0,8, co zapewnia gładką i spójną powierzchnię formowanej skorupy.
Jaki jest oczekiwany okres użytkowania?
Podany teoretyczny okres użytkowania wynosi około 300 000–500 000 strzałów. Rzeczywista trwałość zależy od doboru materiału, warunków formowania, konserwacji, częstotliwości produkcji i innych czynników operacyjnych.
Czy w tej formie można używać PC+ABS?
Tak. Forma przeznaczona jest zarówno do materiałów PC, jak i PC+ABS. Dokładny gatunek żywicy i parametry formowania należy potwierdzić podczas prac inżynieryjnych i produkcji próbnej.
Uwagi końcowe
Wydajność formowanej wtryskowo skorupy kasku zaczyna się od dokładności i przydatności jej oprzyrządowania. TheForma wtryskowa kasku przeciw zamieszkom PC ABSłączy w sobie zintegrowaną wklęsłą strukturę z pojedynczą wnęką, wstępnie utwardzaną stal wnękową P20 i 718H, podstawę formy ze stali węglowej 45 #, polerowanie wnęki Ra 0,8 oraz kompatybilność z materiałami PC i PC+ABS. Podany teoretyczny okres użytkowania wynoszący 300 000–500 000 strzałów sprawia, że jest to praktyczna specyfikacja oprzyrządowania, którą należy wziąć pod uwagę przy planowaniu powtarzalnej produkcji. W przypadku producentów porównujących dostawców form najbardziej użyteczna ocena powinna obejmować konstrukcję gniazda, wybór stali, wymagania dotyczące powierzchni, formowanie próbne, standardy kontroli, kompatybilność maszyn i długoterminową konserwację. Jeśli planujesz nowy projekt oprzyrządowania do kasku lub potrzebujesz rozwiązania w zakresie formy zorientowanej na produkcję, dowiedz się więcej o formie wtryskowej kasku PC ABS Anti Riot iskontaktuj się z namiw celu omówienia rysunków produktów, wymagań materiałowych, wielkości produkcji i niestandardowych potrzeb w zakresie narzędzi.
